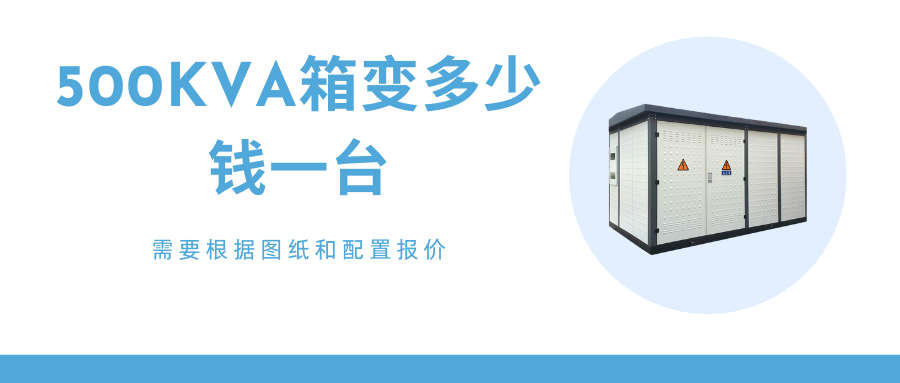

這臺500kva箱變的價格大概是11萬元（不含變壓器價格），包括高壓部分、變壓器部分、低壓部分。
高壓部分：包括高壓進線柜和高壓出線柜，型號是XGN15-12。高壓進線柜包含避雷器、帶電顯示器等元件；高壓出線柜包含刀閘、熔斷器、帶電顯示器等元件。刀閘型號是FLRN36-12D/125-31.5，是額定電壓12kv、電流125A、短路電流31.5KA的戶內高壓六氟化硫負荷開關-熔斷器組合電器，主要用于隔離高壓電源，確保設備檢修時的安全。
變壓器部分：用的是S13型油浸式變壓器，容量是500kva，分接范圍是±2*2.5%，連接組別是Dyn11。繞組采用全銅材質，和鋁繞組的區別在于：銅的電阻率顯著低于鋁，導電性更好；銅繞組能效高、維護周期長，總成本低于鋁繞組，因此選用全銅繞組更好。
低壓部分：選用的是固定式GGD開關柜，包括進線計量柜、饋線柜、補償柜。進線計量柜包含框架斷路器、刀閘、電流互感器等元件，選用的是B類斷路器，采用電子式過電流脫扣器，具有長延時、短延時和瞬時動作保護三段保護特性；饋線柜包含塑殼斷路器、刀閘、電流互感器等元件，塑殼斷路器的特點是體積小，接觸防護好，安裝使用方便且價格便宜；補償柜包含塑殼斷路器、電流互感器等元件。
以上就是這臺500kva箱變的價格和配置，只能當做參考，不能以此為準，每臺箱變都需要根據設計圖紙和配置進行核價再報價，如果您有同款需求或者有圖紙要報價，歡迎隨時咨詢，我們會根據給您提供一個高性價比的箱變方案。
